1000V 60A 60KW हाई-वोल्टेज DC बिजली की आपूर्ति बुनियादी पैरामीटर: इनपुट AC 380V±10%, आवृत्ति 45Hz-65Hz, आउटपुट 1000V 60A, कुल पावर 60KW; RS485 प्रोग्राम नियंत्रण, वोल्टेज और करंट समायोज्य।

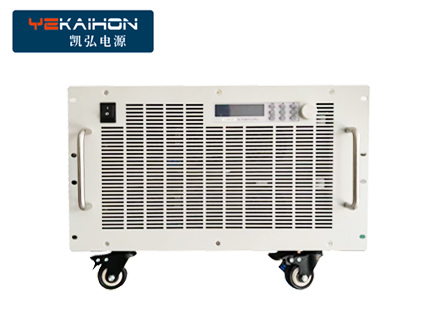

1000V 60A 60KW हाई-वोल्टेज DC बिजली की आपूर्ति
बुनियादी पैरामीटर: इनपुट AC 380V±10%, आवृत्ति 45Hz-65Hz, आउटपुट 1000V 60A, कुल पावर 60KW; RS485 प्रोग्राम नियंत्रण, वोल्टेज और करंट समायोज्य।
| काम का माहौल |
सापेक्षिक आर्द्रता |
≤95%आरएच, कोई संक्षेपण नहीं |
| ऊंचाई |
2000 मीटर और उससे अधिक की ऊंचाई के लिए, डीरेटिंग पर विचार किया जाना चाहिए |
|
| ठंडा करने की विधि |
मजबूरन वायु शीतलन |
|
| परिचालन तापमान |
-25℃~+55℃, +55℃ से ऊपर उपयोग के लिए व्युत्पन्न |
|
| संचार इनपुट |
इनपुट वोल्टेज रेंज |
260Vac~530Vac, 3L+PE |
| आवृति सीमा |
45 हर्ट्ज ~ 65 हर्ट्ज |
|
| ऊर्जा घटक |
≥0.99 |
|
| क्षमता |
>95% |
|
| टीएचडी |
≤ 5% |
|
| डीसी आउटपुट |
बिजली उत्पादन |
60 किलोवाट |
| वोल्टेज रेंज |
50Vdc~1000Vdc, 0.1Vdc के वोल्टेज समायोजन चरण के साथ |
|
| आउटपुट वर्तमान सीमित करना |
0.6~60A लगातार समायोज्य |
|
| वर्तमान साझाकरण |
असंतुलन की डिग्री <±5% |
|
| वोल्टेज विनियमन सटीकता |
<±0.5% |
|
| वर्तमान स्थिरता सटीकता |
≤±1% |
|
| निगरानी करना |
संचार विधि |
कैन बस (आरएस485 या 232) |
| अलार्म और सुरक्षा |
ओवर/अंडर वोल्टेज संरक्षण |
स्वचालित शटडाउन सुरक्षा, सामान्य इनपुट के बाद स्वचालित रूप से संचालन फिर से शुरू हो जाता है |
| आउटपुट ओवरवॉल्टेज संरक्षण |
डिवाइस स्वचालित रूप से बंद हो जाता है और लॉक हो जाता है, जिससे संचालन फिर से शुरू करने के लिए पुनः पावर की आवश्यकता होती है |
|
| ओवरकरंट और शॉर्ट सर्किट सुरक्षा |
डिवाइस स्वचालित रूप से बंद हो जाता है और लॉक हो जाता है, जिससे संचालन फिर से शुरू करने के लिए पुनः पावर की आवश्यकता होती है |
|
| अधिक तापमान से सुरक्षा |
स्वचालित शटडाउन सुरक्षा, तापमान सामान्य होने के बाद स्वचालित रूप से संचालन फिर से शुरू करना |
|
| उत्पाद स्थिरता |
विफलताओं के बीच औसत समय (MTBF) |
500,000 से अधिक घंटे |
| कुल मिलाकर आयाम |
आकार |
ऊंचाई: 264 मिमी * चौड़ाई: 430 मिमी * लंबाई: 560 मिमी |
1000V 60A 60KW हाई-वोल्टेज DC बिजली की आपूर्ति
उपयोग के लिए निर्देश
इस प्रकार की पेशेवर बिजली आपूर्ति में आमतौर पर उच्च एकीकरण और बुद्धिमत्ता होती है, और संचालन प्रक्रिया आम तौर पर इस प्रकार होती है:
तैयारी का काम: वायरिंग और निरीक्षण
●इनपुट वायरिंग: बिजली की आपूर्ति को मिलान औद्योगिक पावर ग्रिड (जैसे एसी 380V ± 10% तीन-चरण बिजली) से कनेक्ट करें।
●आउटपुट वायरिंग: पावर आउटपुट टर्मिनल को लोड डिवाइस से विश्वसनीय रूप से कनेक्ट करने के लिए 60A या अधिक का करंट ले जाने में सक्षम एक समर्पित केबल का उपयोग करें। सुनिश्चित करें कि खराब संपर्क के कारण होने वाली ओवरहीटिंग को रोकने के लिए सकारात्मक और नकारात्मक कनेक्शन सही और सुरक्षित हैं।
●ग्राउंडिंग: परिचालन सुरक्षा सुनिश्चित करने के लिए बिजली आपूर्ति के सुरक्षात्मक ग्राउंडिंग टर्मिनल को अच्छी तरह से ग्राउंड किया जाना चाहिए।
पावर ऑन और पैरामीटर सेटिंग: दो मुख्य विधियाँ
●स्थानीय संचालन: वांछित आउटपुट वोल्टेज (0-1000V) और आउटपुट करंट (0-60A) को सीधे पावर पैनल पर टच स्क्रीन, बटन और नॉब के माध्यम से सेट करें। आप निरंतर वोल्टेज (सीवी) या निरंतर वर्तमान (सीसी) मोड के बीच चयन कर सकते हैं, और निर्धारित मूल्य को बनाए रखने के लिए बिजली स्वचालित रूप से स्विच हो जाएगी।
●रिमोट/प्रोग्रामेबल ऑपरेशन: पावर बैकप्लेन (जैसे आरएस485, आरएस232, ईथरनेट, आदि) पर संचार इंटरफेस के माध्यम से कंप्यूटर या पीएलसी (प्रोग्रामेबल लॉजिक कंट्रोलर) से कनेक्ट किया जा सकता है। ऊपरी कंप्यूटर सॉफ़्टवेयर में, आप यह कर सकते हैं:
जटिल प्रोग्रामिंग के लिए एससीपीआई और मॉडबस जैसे मानक कमांड का उपयोग करें। वास्तविक कामकाजी परिस्थितियों का अनुकरण करने के लिए आउटपुट वोल्टेज/वर्तमान तरंगों (जैसे चरण तरंगें, पल्स तरंगें) को अनुकूलित करें। स्वचालित परीक्षण प्रणालियों के साथ निर्बाध एकीकरण।
आउटपुट और मॉनिटरिंग प्रारंभ करें
●यह पुष्टि करने के बाद कि सभी पैरामीटर सेटिंग्स सही हैं, बिजली आपूर्ति शुरू करने के लिए "आउटपुट" या "रन" बटन दबाएं।
●पैनल डिस्प्ले या ऊपरी कंप्यूटर सॉफ़्टवेयर के माध्यम से वोल्टेज, करंट, पावर और अन्य डेटा की वास्तविक समय पर निगरानी। कई बिजली आपूर्ति डेटा रिकॉर्डिंग फ़ंक्शन का समर्थन करती हैं, जो बाद में विश्लेषण की सुविधा प्रदान करती है।
सुरक्षित शटडाउन
●परीक्षण या उत्पादन पूरा होने के बाद, पहले आउटपुट बंद करें और फिर पावर स्विच बंद करें।
●पहले बिजली काटने और बाद में तार काटने के सिद्धांत का सख्ती से पालन करें, और बिजली से काम न करें।
मुख्य लाभ और सावधानियां
●कुशल और स्थिर: आईजीबीटी जैसी उन्नत प्रौद्योगिकियों को अपनाने से, पूर्ण लोड दक्षता 95% से अधिक तक पहुंच सकती है, और यह लंबे समय तक स्थिर रूप से काम कर सकती है। आउटपुट वोल्टेज/करंट की उच्च सटीकता (स्थिर वोल्टेज<± 0.5%, स्थिर करंट ≤± 1%)।
●समृद्ध कार्य: ओवरवॉल्टेज, ओवरकरंट, ओवरटेम्परेचर और शॉर्ट सर्किट जैसी कई सुरक्षा से सुसज्जित; उच्च धारा प्राप्त करने के लिए कई उपकरणों के समानांतर विस्तार का समर्थन करें; कुछ उच्च-स्तरीय मॉडलों में द्विदिशात्मक कार्य होते हैं, जो विद्युत ऊर्जा को ग्रिड में वापस भेज सकते हैं, जिससे ऊर्जा की बचत होती है और खपत कम होती है।
●टिप्पणियाँ:
व्यावसायिक संचालन: इसे प्रशिक्षित पेशेवरों द्वारा संचालित किया जाना चाहिए।
पर्यावरणीय आवश्यकताएँ: अच्छा वेंटिलेशन और गर्मी अपव्यय सुनिश्चित करने के लिए उपकरण के कामकाजी तापमान, आर्द्रता और ऊंचाई की आवश्यकताओं पर ध्यान दें।
उपकरण मिलान: सुनिश्चित करें कि लोड उपकरण का वोल्टेज, करंट और पावर बिजली आपूर्ति सीमा के भीतर है, और एक निश्चित मार्जिन आरक्षित रखें।
